Otestovali jsme UMPC mivvy UM470

Součástí balení je kromě UMPC mivvy UM470, Li-Pol baterie s kapacitou 3900mAh, nabíječka, náhradní stylus (k dotykovému ovladání UMPC) a samozřejmě CD s ovladači a uživatelským manuálem. Jako volitelné příslušenství mivvy nabízí GPS navigaci, DVB-T tuner, dokovací kolébku, externí USB mechaniku DVD-RW, EDGE USB modem, HSDPA USB modem, nebo kožené pouzdro.

Mivvy UM470

Představení novinky

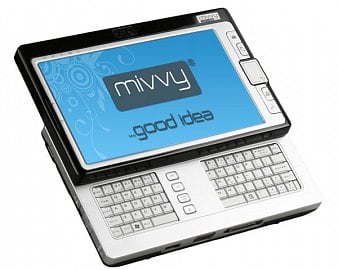

Mivvy UM470 je v černo-stříbrném provedení s dotykovým displejem a LED podsvícením o velikosti 7", který má rozlišení 1024x600 pixelů. Klávesnice je pak schovaná pod vysouvacím displejem. Rozměry samotného zařízení jsou 190mm x 121mm x 32mm, hmotnost pak 720 gramů. K dispozici máme v testu verzi s Windows Vista. Technické specifikace najdete níže:

• Procesor: VIA ULVC7-M, 1,2GHz, 400MHz FSB
• Paměť: DDR2-533, 768MB RAM
• Chipset: VX700
• Grafický čip: UniChromePro, integrovaný v VX700
• Displej: Dotykový 7" LCD, WSVGA (1024×600), LED podsvícení
• Pevný disk: PATA 60GB, 1,8" HDD, 4200RPM
• Wi-Fi: 802.11 b/g
• Bluetooth: ano, 2.0 + EDR
• Webová kamera: 1,3Mpx, použitelná pro VoIP
• Reproduktory: jeden Mono, 1W
• Konektory/porty: 2x USB 2.0, SD(HC)/MMC čtečka karet s podporou SDIO, VGA out, výstup na sluchátka, mikrofon nebo reproduktory

dokovací kolébka

Procesor

Základem mivvy UM470 je úsporný procesor VIA C7-M 765 taktovaný na 1200 MHz. Jádro nese označení "Esther" a je vyráběno 90nm technologií. Podporuje instrukce MMX, SSE, SSE2 a SSE3, velikost L1 cache je 64kB, L2 pak 128kB. Procesor má TDP (Thermal Design Power - teplo vyzářené energií) pouhých 5W, se 400MHz systémovou sběrnicí reaguje vskutku rychle a systémové úlohy zvládá bez větších obtíží.

výstup z programu cpu-z

V testu jsem použil velmi známý prográmek Super PI. Tento jednoduchý počítačový program dokáže změřit výkon procesoru, a to tím, že počítá Ludolfovo číslo až do 32 miliónů desetiných míst. Podle doby výpočtu spočítá hrubý výkon procesoru. Z následujícího obrázku je patrné, že procesor na tom výkonově moc dobře není, Ludolfovo číslo na 1M desetinných míst počítal procesor 6 min a 43 sec. Srovnámeli to např. s mobilním 2 GHz procesorem Turion od AMD, tak tomu to trvá cca 40 sec. Musíme zde brát v potaz, že VIA C7-M je nízkonapěťový a úsporný procesor, a rozběhat na něm náročnější aplikace je téměř nemožné a rozhodně není stavěný s cílem "být výkonný". Více jak 2M desetinných míst jsem nepočítal, nemá smysl čekat půl hodiny na výsledek.

výstup z programu Super PI

Dalším testem bylo přehrávání videa v HD rozlišení. Procesor si bohužel neporadí jak s full HD (1080p) tak ani s HD (720p) videem. Tudíž můžete zapomenout na přehrávání filmů ve vysokém rozlišení. Klasické DIVX apod. filmy na DVD a CD přehraje bezproblému. Procesor si neustále drží teplotu 33°C, přes 35°C nešel při vytížení ani jednou, musím podotknout, že  při surfování na internetu a podobných úkonech je větráček absolutně tichý a chladí UMPC úplně bezvadně. Při větším vytížení procesoru a následném zvýšení teploty, se však zvětší otáčky mini-ventilátoru na procesoru - a pracujete-li s UMPC v noci, větráček může rušit vaši drahou polovičku :) a to není moc příjemné.

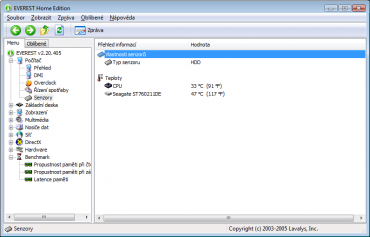

Teplota procesoru a disku

Když už jsme u těch teplot - jak vidíte, nejvíce se zahřívá pevný disk, jeho teplota dosáhla na 47°C. Ačkoliv to není zas tak hrozné, určitě by zde chtělo na chlazení přidat. Více si o disku řekneme dále..

Paměti

Kapacita operační paměti udávaná výrobcem je 768 MB, z toho si 64 MB ukousne pro sebe grafická karta a na běh systému a dalších programů zbyde 704 MB, vidíte to i na následujícím obrázku. DDR2 paměti jsou taktovány na 533 MHz (efektivně), avšak nejsou řešeny klasickým modulem ve slotu, ale jsou integrovány výrobcem přímo na základní desce, nelze je tedy už nijak rozšířit. Při běžné práci jsou využívány cca z 50%, zbytek je volný.

DDR2 paměti

Test pamětí byl proveden v softwaru Everest Home Edition. Latence pamětí dosáhla hodnoty 127,4 ns (čím méně, tím lépe = rychlejší přístup). Propustnost pamětí při zápisu 723 MB/s a při čtení pak 745 MB/s (čím více, tím lépe - platí pro obě hodnoty). Tato čísla jsou pouze orientační, pro srovnání s klasickými stolními notebooky jsou však opravdu slabé. V kategorii UMPC při srovnání s konkurenčními modely se však jedná o skvělé hodnoty.

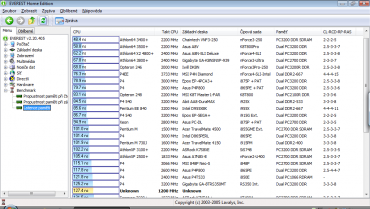

latence pamětí

Pevný disk

Kapacita pevného disku u našeho modelu UM470 dosáhla hodnoty 60 GB, což je 2x více než u předchůdce UM400. Tento 1,8" mrňousek je připojený je přes PATA rozhraní a jeho plotýnky rotují rychlostí 4200 otáček za minutu, což u UMPC všeobecně bohatě stačí, výška disku je pouhých 5 mm! Disk by měl mít údajně 2MB vyrovnávací cache paměť, ale žádný z programů ji neurčil správně. Teplota disku se bohužel drží v závratných výškách, dostal jsem se s ní i na 53°C, což není vůbec dobré. Zde by chtělo nějak dořešit chlazení disku, prostor pro pasivní chladič tam je. Dalším řešením by mohla být výměna disku  za flash paměť čili SSD disk bez rotujících součástí.

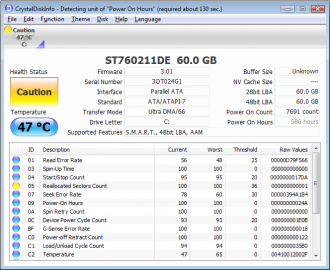

výstup z programu Crystal Disk Info

Samotné testování disku probíhalo v programu HD Tune Pro. Průměrná přístupová doba byla 33,3 ms, průměrná rychlost čtení z disku 18,3 MB/s. Bohužel se nepodařilo spustit test zápisu, museli bychom disk připojit pod jiný počítač a tam spustit test. Program vlastně chrání disk před nežádoucím smazáním operačního systému při spuštění testu zápisu.

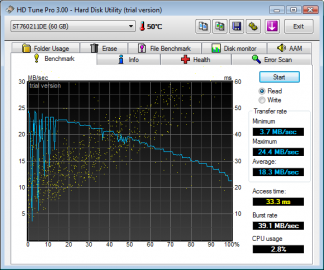

čtení z disku

Naopak diagnostický program Crystal Disk Mark funguje na jiném principu, vytvoří si vlastní soubor a ten pak testuje na disku. Nicméně program měří pouze rychlost čtení a zápisu, neměří přístupovou dobu k disku. Zajímavé je porovnání hodnot s předchozím programem - rychlost čtení je o něco vyšší 21,64 MB/s, a rychlost zápisu 21,51 MB/s - tu HD Tune Pro nezměřil. Tyto hodnoty jsou na UMPC opravdu skvělé, vždyť 5400 otáčkové disky v noteboocích dosahují hodnot kolem 30 MB/s a můžu potvrdit, že při práci s velkým objemem dat na mivvy nečekáte!

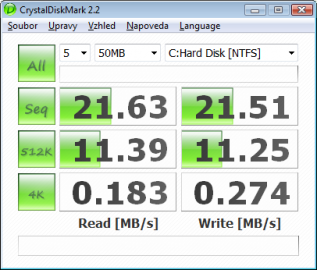

čtení a zápis

Grafická karta

VIA/S3G UniChrome Pro II IGP je integrovaná grafická karta v chipsetu mivvy. Jak jsem uvedl výše, její velikost je 64 MB, kterou si bere ze sdílené paměti. Na 7" dotykovém displeji s LED podsvícením dosahuje rozlišení 1024x600 pixelů. Pokud připojíte externí monitor, je na něm schopna dosáhnout rozlišení 1024x768 px, což odpovídá max. 17" monitoru. Nějaké testy na grafiku typu 3DMark, nemá smysl spouštět, jelikož se opravdu jedná o grafiku, která svůj účel na UMPC plní více než dostatečně. Stejně tak procesor, tak ani grafika si neporadí s filmem v HD rozlišení. Místo toho jsem přehrával DIVX, MPEG filmy, muziku (mp3, ogg), editoval fotografie apod věci - vše naprosto bezproblému. Hry si moc nezahrajete, taková klasika Counter-Strike 1.6 sice chodí, ale dosahuje max. 10 fps a to je velmi, velmi málo - slabá grafika, ale kdo by na UMPC pařil :)

Grafická karta

Konektivita - připojení

Celou hardwarovou výbavu doplňuje webkamera s rozlišením 1,3 Mpx, po stránce konektivity pak Bluetooth 2.0 + EDR a bezdrátový adaptér wifi Realtek 802.11 b/g 54Mbps. Pokud hledáte klasický LAN RJ-45 konektor, tak ve výbavě standardně není. Řešením je připojovat se přes wifi, nebo dokoupit dokovací stanici kde je, či redukci EtherFast 10/100 USB 2.0  > RJ-45 Network Adapter. Zde není nic co bych vytknul, vše funguje spolehlivě a tak jak má.

redukce USB > RJ-45

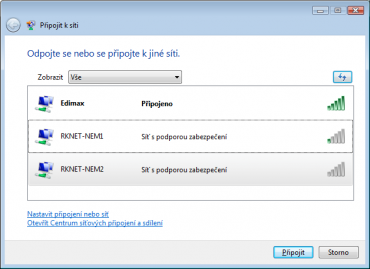

wifi

Uspořádání multifunkčních tlačítek na vrchním displeji

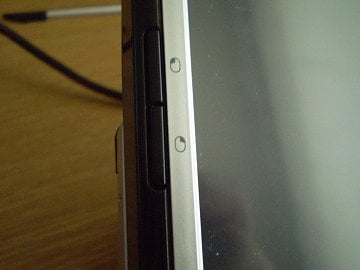

Na levé straně mivvy najdeme dvojici tlačítek, která vlastně simulují funkci pravého a levého tlačítka myši. V levém rohu je 5 signalizačních diod - zleva: připojení Bluetooth, wifi, dioda práce s harddiskem, nabíjení se sítě a power dioda. Všechny diody svítí modře, pouze pokud dobíjíte baterii, svítí oranžově, při plném nabití se pak přepne do modré. Nahoře dále najdeme 1,3 Mpx kamerku a poblíž z každé strany integrovaný mini-mikrofon - stereo.

tlačítka myši

Na pravé straně našel své místo touchpad k ovládání kurzoru myši. Bohužel při práci se projevila jeho slabost a to miniaturní rozměry. Avšak ani při nejvyšší nastavené rychlosti ovládání pohybu kurzoru, není práce s ním pohodlná a např. dlouho trvá přejetí z jedná strany na druhou. Rozhodně to ale není špatným cvikem, touchpad zde podle mého názoru slouží pouze k upřesnění pozice kurzoru myši - v rozích apod, přeci jen k ovládání UMPC je stylus. Volný prostor nad a pod touchapam na pravé straně doplňují tlačítka funkcí pro - zapnutí/vypnutí webkamerky, vypnutí touchpadu a tlačítek myši na levé straně - mivvy lze pak ovládat přes externí myš, nebo stylusem, zpětné aktivování touchpadu se provádí tímž tlačítkem. Hned pod touchpadem je tlačítko pro vyvolání funkcí programu v centru nastavení mobilních zařízení, ve kterém se nastavuje jas obrazovky, ztlumení zvuku, nastavení výkonu UMPC, stav připojení do bezdrátové sítě, synchronizace,  prezentace a další... Posledním je tlačítko pro změnu rozlišení displeje.

touchpad s dalšími tlačítky

Pohled z boků ze strany portů

Levý bok UM470 je osazen USB 2.0 portem a čtečkou karet SDHC/MMC (ne XD tam opravdu nenacpete). Dále je zde tlačítko pro vyndání baterie a zámek. Při pohledu ze shora si můžeme všimnout mřížky, kudy proudí teplý vzduch z UMPC ven a zámek Kensington.

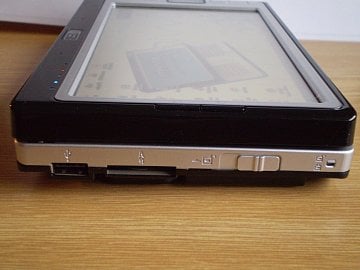

levý bok

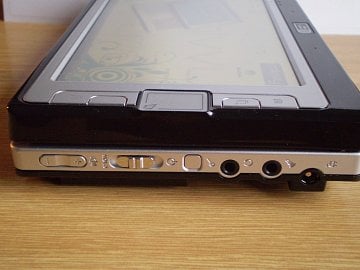

Na pravém boku s povšimněte tlačítka ovládání hlasitosti, funguje bezchybně. Hned napravo od něj je třípolohové tlačítko - zatlačením směrem doprava (viz. foto níže) se UMPC zapíná, tlačítko se pak samo vrátí do výchozí pozice uprostřed, pokud chcete uzamknout UMPC, přesunete jezdec do polohy Hold. Ten malý čtvereček u něhož je symbol klíče, je tlačítko SAS - nahrazuje trojkombinaci stisku CTRL + ALT + DEL, občas se hodí. Pokračujeme-li dokonce, je zde dvojice audio jacků (sluchátka + mikrofon) a konektor pro napájení se sítě.

pravý bok

Spodní strana UMPC je osazena druhým USB 2.0 portem, VGA výstupem na externí monitor a konektorem pro dokovací kolébku. Bohužel řešení USB portu a VGA výstupu na spodní straně není to pravé, pokud si UMPC opřete o zadní stojánek a do USB připojíte nějaké zařízení, bude konektor namáhán celou vahou počítače, stejně tak při zapojení externího monitoru bude UMPC na stojánku nestabilní. Místo toho bych tyto dva porty raději zrušil, nebo přemístil na horní stranu, kde je místo, připadně by bylo dobré dovávat spolu se základním balením i dokovací kolébku, kde tyto porty jsou. Jak to vypadá v praxi vydíte níže.

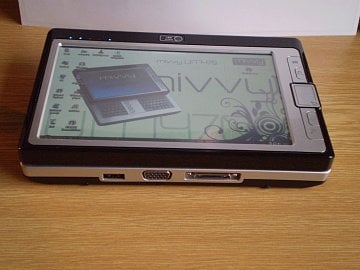

spodní strana

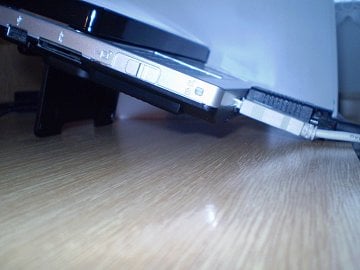

řešení portů ze spodní strany v praxi

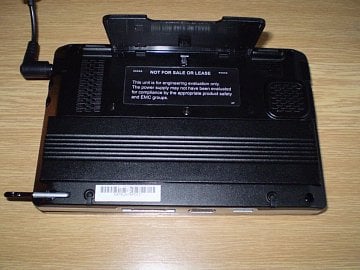

Na zadní straně UMPC nalezneme už výše zmíněný stojánek na podepření, pod ním, je speciální D/BAY konektor, do kterého lze připojit externí GPS modul nebo digitální televizní tuner. Dále zde nalezneme jeden mono reproduktor a v dolní části se nachází Li-Pol baterie s kapacitou 3900mAh. Zcela vlevo dole je ukryt stylus pro citlivé polohování na dotykové obrazovce, který se zasouvá do zdířky.

pohled ze zadu

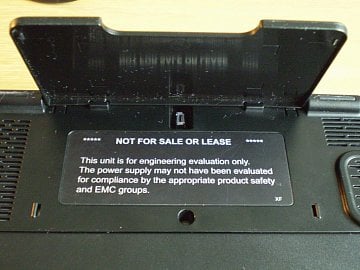

D/BAY konektor

Klávesnice

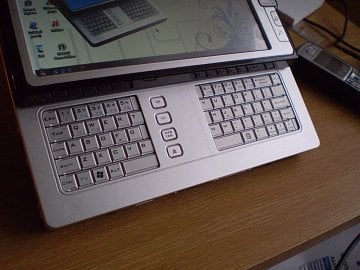

Na klávesnici se dostaneme lehkým zatlačením na diplej zespodu, vysouvání probíhá díky kolejkám a ozubenému kolečku na každé straně, při vysunutí zacvakne a nehrozí, že by displej sjel dolů. Klávesnice je na psaní malá, pokud držíte UMPC v ruce, píšete palci, rozhodně by mohla být větší, a ne rozdělená na dvě části na půl ,ale v celku. Vhodné by bylo přemístit klávesy tlačítek Bluetooth, WiFi, WebCam a pro přídavný modul (DVBT, GPS) jinam a dát prostor větší klávesnici. Při delším psaní, je vhodné připojit externí klávesnici přes USB.

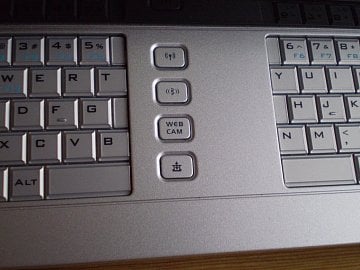

klávesnice

klávesnice

Výdrž na baterii

Bohužel Windows Vista v kombinaci s UMPC není to pravé co se týče doby výdrže na baterii. Při pořízení bych doporučil s Windows XP, nebo bez systému a dát si tam nějakou linuxovou distribuci. Podobně jako Asus prodává svoje EEE s live distribucí linuxu, mělo by něco podobného vymyslet i mivvy. Na prohlížení internetu, kancelářskou práci či psaní v openoffice, linux bohatě stačí, zvládne bezproblému i filmy a muziku, při pořízení bych rozhodně bral UMPC bez systému či s Linuxovou distribucí. Tady se pak velmi negativně projevují systémové nároky Windows x Linux.

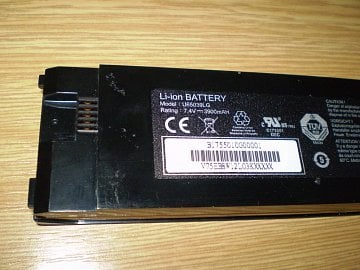

Baterie

Slíbené hodnoty testů výdrží na baterii ve Windows Vista:

• 4 hod 29 min - podsvícení displeje na minimum, schéma napájení: úsporný režim, vypnutá wifi, vypnuté Bluetooth, vypnutý zvuk = maximální výdrž na baterii kdy se s UMPC vůbec nepracuje
• 2 hod 15 min - podsvícení displeje na 50%, schéma napájení: rovnováha, zapnutá wifi, vypnuté Bluetooth, zvuk na 50% hlasitosti, běžné surfování po internetu s kombinací přehrávání  filmů a muziky = střední cesta, nejčastěji využívané nastavení
• 1 hod 50 min - podsvícení displeje na 100%, schéma napájení: vysoký výkon, zapnutá wifi, zapnuté Bluetooth, zvuk na 100% hlasitosti, surfování po internetu, film, muzika, spouštění náročnějších testovacích aplikací = nízká výdrž na baterii

Fotografie zevnitř, aneb rozebíráme mivvy

Otevřené mivvy UM470 - pohled na vnitřní šasi	Otevřené mivvy UM470 - pohled na vnitřní šasi

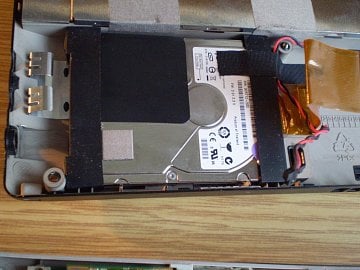

Pohled na 1,8" pevný disk, výška disku 5mm	Pohled na 1,8 pevný disk, výška disku 5mm

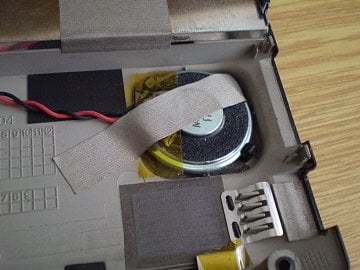

Pohled na 1W mono reproduktor	Pohled na 1W mono reproduktor

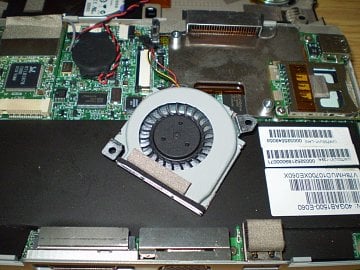

Přimontovaný chladič a ventilátor na procesoru, chipsetu a pamětích	Přimontovaný chladič a ventilátor na procesoru, chipsetu a pamětích

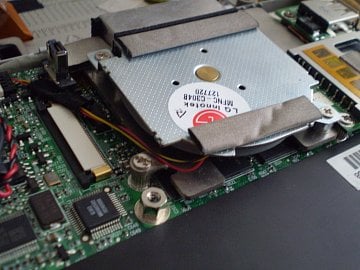

Sundaný ventilátor z celého chladícího zařízení	Sundaný ventilátor z celého chladícího zařízení

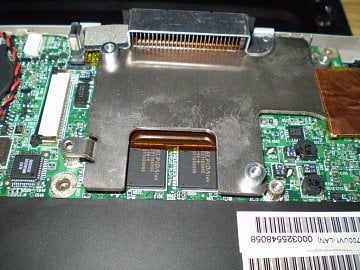

Pohled na pasivní chladič, na něm je pak přidělaný ventilátorek, všimněte si koukajících čipů sdílených pamětí Elpida	Pohled na pasivní chladič, na něm je pak přidělaný ventilátorek, všimněte si koukajících čipů sdílených pamětí Elpida

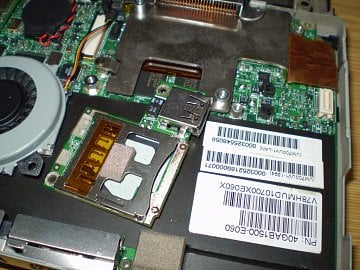

Modul s USB portem a čtečkou	Modul s USB portem a čtečkou

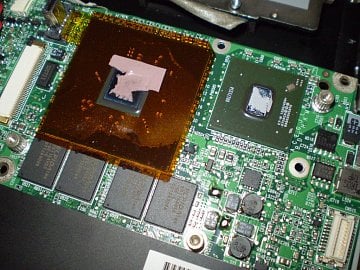

Procesor je ta malinká zelená kostička (22x22 mm), ta s tou fólií je chipset s integrovanou grafickou kartou (32x32 mm) a Elpida čipy jsou sdílené paměti - 768 MB dohromady	Procesor je ta malinká zelená kostička (22x22 mm), ta s tou fólií je chipset s integrovanou grafickou kartou (32x32 mm) a Elpida čipy jsou sdílené paměti - 768 MB dohromady

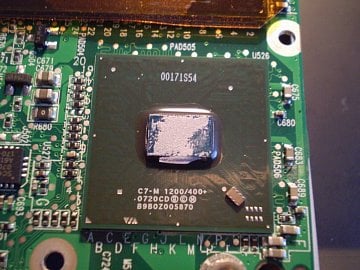

Detail na procesor - VIA C7-M na 1200 MHz s FSB 400 MHz (lze vyčíst i z nápisu)	Detail na procesor - VIA C7-M na 1200 MHz s FSB 400 MHz (lze vyčíst i z nápisu)

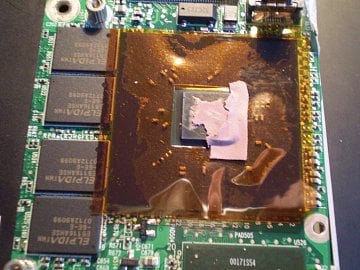

Detail na VIA chipset s integrovanou grafickou kartou VIA/S3G UniChrome Pro II IGP, vedle sdílená RAM paměť s čipy Elpida	Detail na VIA chipset s integrovanou grafickou kartou VIA/S3G UniChrome Pro II IGP, vedle sdílená RAM paměť s čipy Elpida

pozn. red.: po složení UMPC nezbyl žádný šroubek a vše fungovalo jak má :-)

Závěr, dojmy, hodnocení

Znáte to, při rozbalování máte obrovskou radost jakou jste si pořídili prima hračku. Tahle radost mě ale velmi brzy přešla, kvůli nevhodně zvolenému operačnímu systému Windows Vista. UMPC s Linuxem by řešilo v průměru o 2 hodiny delší výdrž na baterii a menší systémovou náročnost, stejně tak by mohlo být i zlepšení s Windows XP. Dále by bylo vhodné - vyměnit pevný disk za energeticky méně náročný SSD disk, vyřeší se tím spotřeba energie a teplota disku, která, jak jste viděli výše byla opravdu vysoká. Jinak je mivvy naprosto vyhovující pro kancelářské aplikace, surfování po internetu apod věci, byť právě pro tyto účely bylo navržené. S cenou 16 000,- včetně DPH se tak stává bezkonkurenčním přistrojem mezi ostatními modely UMPC.

Mivvy

Za zapůjčení mivvy UM470 k testování mnohokrát děkujeme společnosti mivvy a.s.
