Tvorbu a úpravu grafiky v různých bitmapových editorech realizujeme převážně prostřednictvím myši nebo grafického tabletu. Tento způsob práce je dobrý pro editaci fotografií, ale pro přímé kreslení grafiky není myš nástrojem nejvhodnějším.
Aplikace PaintCAD poskytuje prostředí, které maximálně podporuje tvorbu grafiky pomocí klávesnice. Kreslení je možné realizovat pomocí kurzorových kláves a samozřejmostí jsou klávesové zkratky pro realizaci různých akcí, přepínání, nastavení nástrojů atd. Proto je možné způsob tvorby v editoru PaintCAD přirovnat k ovládání textových editorů nebo některých her.
K dalším zajímavým vlastnostem patří úplná uživatelská kontrola nad každým pixelem v obrázku. Za tímto účelem je uživatelské rozhraní vybaveno oknem, které zobrazuje náhled okolí aktuální pozice kurzoru o rozměrech 11×11px. PaintCAD nabízí funkce pro tvorbu animací ve formátu GIF, možnost ukládání grafiky ve formátu ICO (tvorba ikon) a další.
Editor je určen pro Windows 2000/XP/Vista/7 a nevyžaduje instalaci. Stažený archiv stačí rozbalit a program přímo spustit souborem paintcad.exe . Proto je aplikace plně přenositelná a můžete ji spouštět například z USB flash disků nebo jiných přenosných zařízení.
Uživatelské rozhraní
Po spuštění editoru se setkáte s poněkud netradičním uživatelským rozhraním. Pod klasickou hlavní nabídkou je umístěna nástrojová lišta. Zde je zobrazen aktuálně zvolený kreslící nástroj, prvky pro nastavení barvy popředí (FC), pozadí (BC) a nastavení tloušťky čáry (Line weight). Další prvky nástrojové lišty usnadňují přístup k zabudovaným efektům (Effects) a nástrojům pro tvorbu výběru (Selection). Následuje panel s ovládacími prvky pro nastavení vlastností kreslícího kurzoru. Panel nástrojů uzavírají tlačítka pro přepínání obrázku mezi 24 bitovým a 8 bitovým módem.
Levý panel obsahuje tlačítka pro zvětšení (+) i zmenšení (-) náhledu kreslícího plátna, výše zmíněný náhled okolí kreslícího kurzoru s rozměry 11×11px a tlačítka pro zobrazení vybraných příkazů v levém panelu, tlačítko pro operaci zpět a kapátko.

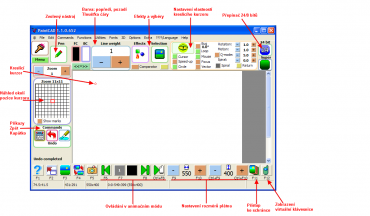

Uživatelské rozhraní editoru.
Uživatelské rozhraní editoru
Ve spodní části okna jsou umístěna tlačítka pro přístup k nápovědě (F1), maximalizaci okna (F2), zobrazení náhledu grafiky (F3), skrytí panelů a nástrojové lišty (F4) a pořízení snímku z webové kamery (F5). Další skupina tlačítek je využitelná při tvorbě animací. Tlačítko F7 je schopno aktivovat animační mód a tlačítka F6 a F8 umožňují procházení jednotlivých obrázků v animaci. Následuje skupina tlačítek pro nastavení rozměru plátna a poslední tlačítko zobrazuje virtuální klávesnici.
Uživatelské rozhraní je vícejazyčné, ale v současné době podporuje pouze dva jazyky: angličtinu a ruštinu.
Tvorba grafiky, kreslící nástroje a efekty
Jak již bylo výše uvedeno, lze kreslení jednotlivých grafických prvků realizovat pomocí klávesnice. V tomto případě hrají důležitou úlohu kurzorové klávesy a klávesa mezerník. Pomocí kurzorových kláves posunujeme kreslící kurzor po plátně a po jeho umístění do požadované pozice stiskneme mezerník. Tím zahájíme kreslení příslušného tvaru nebo grafického prvku. Kreslení ukončíme dalším stiskem mezerníku.

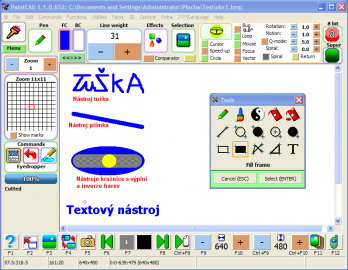

Kreslící nástroje editoru.
Kreslící nástroje editoru
V okně Tools jsou k dispozici běžné nástroje pro kreslení: tužka, štětec, plechovka pro výplň oblasti zvolenou barvou, různé tvary (kružnice, obdélníky, přímky, mnohoúhelníky) a nástroj pro inverzi barev.
Zvláštní pozornost si zaslouží nástroj pro vkládání textu. Text je vkládán prostřednictvím samostatného okna (Text input), které poskytuje uživatelské volby pro nastavení fontu, velikosti, řezu písma, speciálních efektů (přeškrtnutí, podtržení, horní a dolní index) i zarovnání textu.

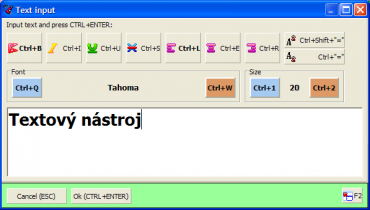

Okno pro vložení textu.
Okno pro vložení textu
Po vytvoření textu je zobrazeno okno Text location, které umožňuje přesné umístění textu na kreslící plátno.

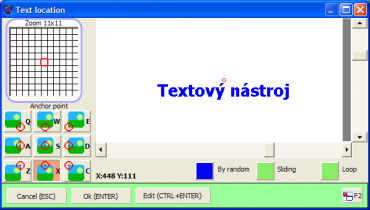

Okno pro umístění textu na kreslící plátno.
Okno pro umístění textu na kreslící plátno
Navíc editor obsahuje jednoduchý nástroj pro úpravu a definování vlastností fontů PaintCad Font Creator. Příslušné okno zobrazuje náhled nastavení fontů a umožňuje toto nastavení uložit do souboru pro pozdější použití.

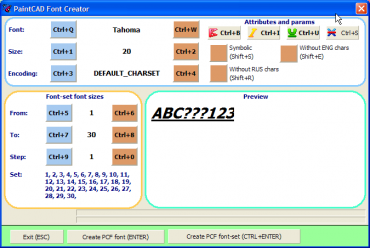

Okno PaintCad Font Creator.
Okno PanitCad Font Creator
Na grafické prvky můžete aplikovat různé efekty. V okně Effects jsou k dispozici 3D efekty, barevné přechody, záře, vytažení atd. Pokročilejší efekty jsou k dispozici pod ikonou Additional effects. Zde můžete využívat například efekty hvězd (Stars), sněžení (Snow), plamenů (Flame) a další. Všechny efekty poskytují různé konfigurační volby pro nastavení výsledného vzhledu.

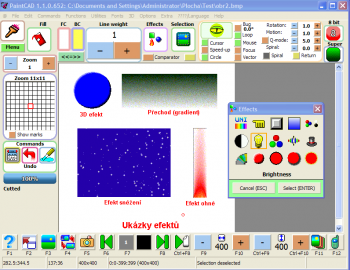

Ukázky efektů.
Ukázky efektů
Tvorba výběrů a práce se schránkou
Editor poskytuje standardní nástroj pro tvorbu obdélníkového výběru. I v tomto případě je podporována tvorba výběru pomocí klávesnice (kurzorové klávesy a mezerník). Dále jsou v okně Selection k dispozici nástroje pro zrušení výběru, jeho kopírování prostřednictvím schránky, vyplnění požadovanou barvou, inverze barev ve výběru, jeho transformace a posouvání.
Tvorba animací
Jak již bylo výše uvedeno, editor umožňuje tvorbu animovaných obrázků ve formátu GIF. V tomto případě je nutné připravit jednotlivé snímky animace do soborů s názvem 1.gif, 2.gif, 3.gif atd.
Potom použijeme nástroj Utilities-Pack GIFs to Animated GIF a na disku počítače vyhledáme připravené soubory. Následně zadáme název pro soubor s animací, nastavíme časový interval zobrazení jednotlivých snímků a počet opakování animace. Tím dojde v příslušném umístění k vytvoření souboru s animací.
Okno Selection

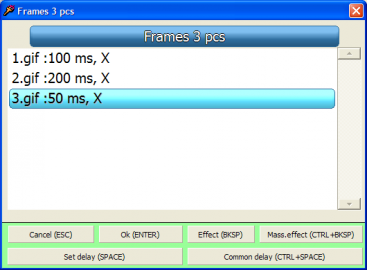

Nastavení časování jednotlivých snímků
Editor obsahuje také nástroje pro extrakci jednotlivých snímků z GIF animací a kompresi animací.
Další nástroje
Dále editor poskytuje nástroje a funkce pro získání obrázků (snímků) z webové kamery, tvorbu videa ve formátu AVI z BMP nebo JPG obrázků a tvorbu 3D obrázků (anaglyfů).
Podporované formáty
V režimu 24 bitů lze obrázky ukládat do formátů BMP, ICO, JPG24 a v režimu 8 bitů lze ukládat do formátů BMP, BMP24, GIF, ICO, JPG24.
Závěr a hodnocení
Editor PaintCAD představuje zajímavý a netradiční nástroj pro tvorbu bitmapové grafiky. Při kreslení je maximálně podporováno použití klávesnice. Téměř každá funkce je dostupná prostřednictvím klávesové zkratky. Tyto zkratky jsou v editoru vhodně zobrazeny, a proto si je uživatel nemusí pamatovat. Hlavní principy způsobu ovládání a kreslení je možné zvládnout ve velmi krátké době. Uživateslké rozhraní je dobře přizpůsobeno také k ovládání pomocí dotykového displeje.
Kladně hodnotím možnost kontroly nad každým bodem v obrázku (viz. náhled 11×11px v okolí kreslícího kurzoru). Tyto vlastnosti a možnost ukládání grafiky do formátu ICO tvoří z editoru PaintCAD nástroj použitelný při tvorbě ikon nebo jiných drobných grafických prvků.
Postrádám zde pouze možnost zobrazení mřížky nebo vodítek pro přesnější rozmístěné grafických prvků na plátně. Ale vzhledem k tomu, že je možné kreslící kurzor na plátně umístit zcela přesně zadáním souřadnic, je výše zmíněná nevýhoda poměrně zanedbatelná. Editor PaintCAD zcela jistě stojí za vyzkoušení.
