LogAnalyzer 2.0

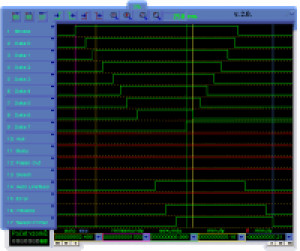

Program periodicky skenuje LPT port a graficky znázorňuje průběhy na časové ose.

LPT port můžete skenovat manuálně pomoci klávesy space (mezerník) nebo automaticky, zadáte čas periody skenování a pomoci klávesy enter spustíte proces. Opětovné zmačknuti klávesy enter se proces skenovaní ukončí a zobrazí se data načtena ze sériového portu. Dále máte možnost data prohledávat, hledat náběžné nebo sestupné hrany určitého PINu nebo skupiny PINu a to dopředu (s rostoucím časem) nebo pozpátku. Posléze si můžete data uložit na disk v binární nebo textové podobě. Pro snazší analýzu je k dispozici lupa a čtyři záložky, ve kterých si uložíte zvolené místo a pomoci toho můžete merit jak určitý usek dlouho trval. Při kliknutí pravým tlačítkem nad vzorky se vyvolá kontextová nabídka, kde je možnost ukládáni a načítáni vzorku ze souboru. Program analyzuje v průběhu načítání data a pokud usoudí že nezná uložený formát smaže všechny dosud uloženy z načteny vzorky z paměti. Pokud při načítání nesmažete předchozí vzorky spojí se s načítanýma. Zelenou barvou jsou kresleny vzorky které PC vysílá a červenou které jsou na port přiváděny. Graficky jsou znázorněny data tak jak se nacházejí na samotném konektory LPT portu (některé jsou hardwarově invertovány. Jsou označeny znakem '/'.) ale do souboru se ukládají data tak jak jsou přečteny z paralelního portu.

LogAnalyzer se neinstaluje, pouze se archív rozdali na příslušné místo a odtamtud se spustí. Po spuštěni si program automaticky zaregistruje příponu *.HCS.
