PCLab 2.3

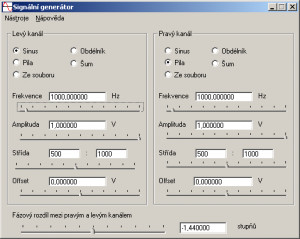

Součást Signální generátor udělá z vaší zvukové karty dvoukanálový signální generátor. Signální generátor umožňuje generovat sinus, obdélník, pilu, šum a jakýkoliv jiný průběh, který po vzorcích zapíšete do textového souboru.

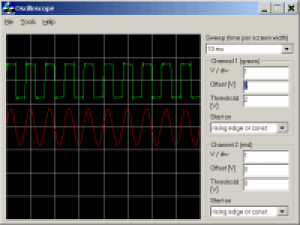

Součást Osciloskop udělá z vaší zvukové karty dvoukanálový digitální paměťový osciloskop s možností X-Y režimu i možností záznamu jednotlivých pulsů. Naměřená data lze ukládat do textových souborů.

K oběma součástem je kvalitní a podrobná nápověda, která (s ohledem na předpokládané využití programu především pro výukové účely) obsahuje i vysvětlení základních pojmů a principů.

Obě součásti fungují pro kmitočty v rozsahu 0Hz až 22kHz; vyšší kmitočty bohužel nelze zpracovávat kvůli omezené vzorkovací frekvenci zvukové karty. I tak ale jde o program, který jistě najde své uplatnění. Jako velmi vhodné vidíme jeho použití dětmi navštěvujícími kroužky elektroniky, které obvykle experimentují právě s nízkofrekvenčními zapojeními a zároveň nemají peníze na profesionální přístroje za desítky tisíc.
