Excelllink 2009

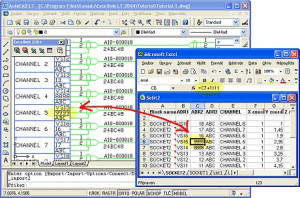

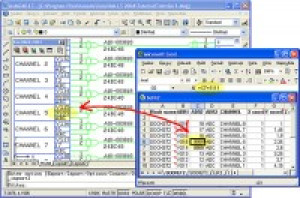

Aplikace Excellink umožňuje propojení bloků v AutoCADu s daty v tabulce Excelu. Kromě exportu a importu dat je možné i živé automatické propojení údajů mezi AutoCADem a Excelem. Toto propojení je zachováno i mezi sezeními AutoCADu. Změna dané tabulky v Excelu (i třeba jako výsledek výpočetní funkce Excelu) se projeví změnou hodnoty atributu (nebo geometrické vlastnosti) ve výkresu.

Uvedenou funkčnost lze využít pro automatickou tvorbu kusovníků (výslednou XLS tabulku můžete vložit zpět do výkresu jako OLE objekt), dopočtení některých údajů v blocích výkresu (např. stavařských bublinách) pomocí funkcí Excelu, nebo pro přenesení údajů z jednoho bloku do druhého.

Možné jsou i pokročilejší funkce, kdy můžete výpočtem v Excelu ovlivňovat geometrické vlastnosti bloku - měřítko X/Y/Z, polohu, natočení, hladinu. Používáte-li např. bloky jako reprezentaci geodetických bodů, můžete nastavit automaticky Z-souřadnici těchto bodů podle jejich textového atributu "VÝŠKA".
