Navrhování interiérů s aplikací pCon.planner

Volně šiřitelná aplikace pCon.planner představuje pokročilý nástroj pro navrhování a vizualizaci interiérů. Program podporuje ve svém uživatelském rozhraní češtinu, nabídka je tvořena pásem karet (tzv. ribbonem) a setkáme se zde s celou řadu dalších užitečných vlastností. Pojďme se tedy s touto šikovnou aplikací podrobněji seznámit.

Instalace

Po stažení instalačního souboru a jeho spuštění jsou k dispozici volby pro jazyk instalace. V seznamu nechybí čeština, a proto tento proces můžeme absolvovat v naší mateřštině.

Volby pro jazyk instalace.

Průvodce instalací vyžaduje vyjádření souhlasu s licenčním ujednáním a dále poskytuje volby pro umístění programu i asociaci některých typů souborů. V průběhu instalace je na pracovní ploše automaticky vytvořen zástupce aplikace.

Volby pro asociaci souborů.

Uživatelské rozhraní a způsob tvorby návrhu

Jak již bylo výše uvedeno, je v uživatelském rozhraní podporována čeština a nabídku tvoří pás karet. Ve výchozím nastavení je kreslící plátno rozděleno do čtyř částí: půdorys (Horní), perspektiva, nárys (Přední) a bokorys (Pravý). Při tvorbě návrhu můžete využívat všechny čtyři části. Vše potřebné je k dispozici na pásu karet (položka Domů).

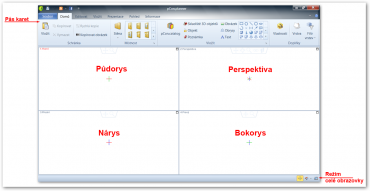

Uživatelské rozhraní.

Návrh interiéru zahájíme samozřejmě nákresem obvodových stěn místnosti. K tomu slouží příslušné tlačítko (Stěna) v pásu karet. Po aktivaci tohoto tlačítka je možné stěnu pohodlně nakreslit pomocí myši. V průběhu kreslení jsou zobrazovány informace o rozměru a umístění stěny. V okamžiku kdy jsme s vytvořenou stěnou spokojeni, stačí kliknout levým tlačítkem. Rozměry a tvar nakreslených stěn je možné upravovat pomocí kotevních bodů.

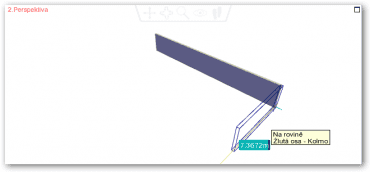

Kreslení stěn v režimu Perspektiva.

Potom je nutné do stěn umístit dveře, okna a další prvky. Proto je aplikace vybavena kartou Prvky stěn. Zde jsou vedle různých typů dveří a oken k dispozici i různé sloupy, schodiště, podlahy, stropy, osvětlení a další prvky

Nabídka Prvky stěn.

Vybraný prvek je opět možné do stěny umístit myší a potom jím v rámci stěny posouvat nebo měnit jeho rozměry pomocí kotevních bodů. Dveře je možné zobrazovat v zavřené nebo otevřené poloze.

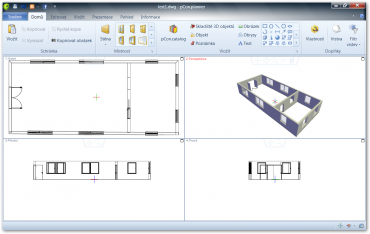

Ukázka nákresu obvodových stěn s vloženými prvky.

Nastal čas na rozmístění nábytku. Karta pCon.catalog poskytuje přístup k online databázi nábytku a dalšího vybavení. Databázi můžete procházet dle kategorií (kancelář, domov, kuchyně, koupelna atd.) nebo výrobců. Zde stačí kliknout na odkaz pro stažení zvoleného prvku (ve formátu DWG) a ten je okamžitě umístěn do našeho návrhu. Potom můžeme myší měnit jeho polohu.

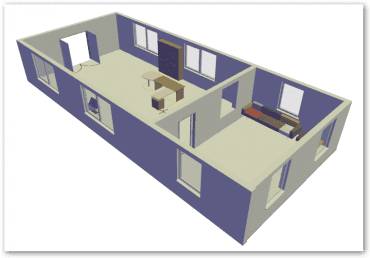

Ukázka interiéru s umístěným nábytkem.

Dále můžete do návrhů vkládat bitmapové obrázky v běžných grafických formátech, texty, poznámky nebo využít vyhledávání 3D objektů v knihovnách Google (volba Skladiště 3D objektů).

Jednotlivé objekty jsou uspořádány ve vrstvách a v příslušné paletě (karta Vrstva) je možné vybrané vrstvy skrývat pomocí ikony žárovky.

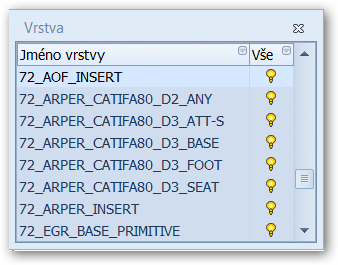

Paleta Vrstvy.

Dále je k dispozici filtr vrstev (filtrování dle typu obsahu) a pro vybraný objekt můžete měnit jeho vlastnosti.

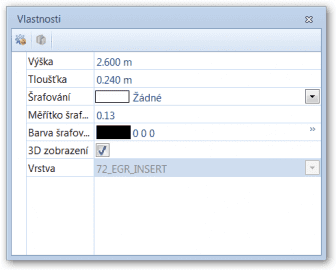

Okno vlastností vybrané stěny.

Pás karet Editovat poskytuje nástroje pro posouvání, otáčení a zrcadlení vybraných objektů. Dále zde můžete objekty slučovat, rozdělovat nebo izolovat. Za podrobnější zmínku stojí funkce pro aplikaci různých materiálů. Tlačítko Materiály poskytuje přístup k online katalogu textur. Zde stačí kliknout na ikonu "plechovka barvy" a zvolenou plochu vyplnit požadovanou texturou.

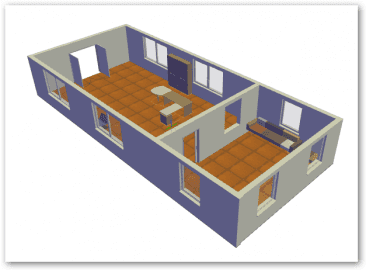

Ukázka výplně podlahy texturou.

Většina funkcí z nabídky Vložit je k dispozici i na pásu karet Domů. Tyto funkce jsou popsány výše, a proto se nyní můžeme podívat přímo na zajímavé možnosti prezentace vytvořených návrhů.

Možnosti prezentace návrhů

Samozřejmě, že vytvořené návrhy můžeme jednoduše kopírovat prostřednictvím schránky a ve formě obrázků vkládat do jiných aplikací. Tato funkce je k dispozici pod položkou Domů. Ale pás karet Prezentace poskytuje pokročilejší možnosti.

Funkce Media Maker je schopna připravit obrázky pro různé účely (web, Email, tisk) a obsahuje celou řadu přednastavených profilů. S touto funkcí je možné vytvářet i fotorealistické obrázky ve vysoké kvalitě.

Volby pro tvorbu obrázků.

Další zajímavou možností je prezentace ve formě animace. V editoru animací můžete využívat různé pozice nebo nastavení kamery.

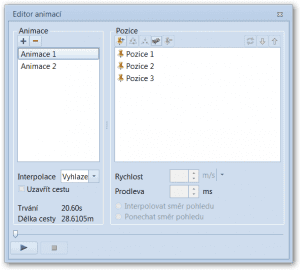

Editor animací.

Vytvořené prezentace (obrázky, animace, 3D modely) lze ukládat do Media Box, což je v podstatě speciální adresář, ve kterém můžete prezentace filtrovat, exportovat nebo nahrávat na portál pCon.portal (vyžaduje registraci).

Media Box.

Další vlastnosti

Aplikace je snadno ovladatelná. Při změně velikosti náhledu je podporováno kolečko myši. Zvolenou část kreslícího plátna je možné roztáhnout na celé okno kliknutím na ikonku v pravém horním rohu a program lze provozovat v celoobrazovkovém režimu (klávesová zkratka F5 nebo ikonka v pravém spodním rohu).

Pás karet Pohled poskytuje volby pro uživatelskou konfiguraci nastavení oken, pohledu kamery i projekce.

Pás karet Informace poskytuje přístup k různým informačním zdrojům včetně propracované online nápovědy, která je bohužel pouze v angličtině.

Podporované formáty

Vytvořené návrhy je možné ukládat jako 3D modely ve formátu DWG (výchozí formát), DWT (šablona návrhu), DXF nebo 3DS. Při exportu ve formě obrázků lze využít všechny běžné formáty bitmapové grafiky: BMP, JPG, PNG a TIF. Při importu jsou navíc podporovány formáty SKP, FML, ENV a OGRP.

Závěr a hodnocení

Je možné konstatovat, že aplikace pCon.planner představuje kvalitní a pokročilý nástroj pro tvorbu návrhu různých interiérů. Programu prakticky není co vytknout. Kladně hodnotím přehledné uživatelské rozhraní, snadnou ovladatelnost, širokou podporu různých formátů na vstupu i výstupu. Zvláštní pochvalu si pCon.planner zaslouží za nástroje pro tvorbu animací a další možnosti při prezentaci návrhů. Proto lze vyzkoušení této zajímavé aplikace zcela jistě doporučit.
